Температурний контроль і стабільність: чому паяльна станція краща за звичайний паяльник

Автор статті

У світі ремонту та створення електроніки якість пайки є одним з найважливіших факторів надійності готового пристрою. Багато майстрів, особливо початківці, починають свій шлях з простих мережевих паяльників, не підозрюючи, яку кількість проблем вони можуть принести. Головна відмінність між примітивним інструментом і професійним рішенням криється не в потужності, а в здатності точно контролювати та підтримувати температуру. Саме ця здатность робить паяльну станцію незамінним інструментом для будь-якої серйозної роботи з мікроелектронікою.

Основна проблема звичайного паяльника: температурні коливання

Звичайний паяльник, підключений безпосередньо до мережі 220В, працює за принципом простого нагріву. Його нихромова спіраль постійно виділяє тепло, а температура жала визначається балансом між потужністю нагріву та тепловідведенням у навколишнє середовище. Це призводить до двох критичних проблем. По-перше, на холостому ходу паяльник розжарюється до температури, значно вищої за номінальну (іноді до 450-500°C), що викликає миттєве вигорання флюсу, окислення жала та перегрів компонента. По-друге, при контакті з масивним об'єктом (наприклад, клемою землі на платі) температура жала стрімко падає, що призводить до так званої «холодної пайки» — ненадійного, зернистого з'єднання з високим опором.

Принцип роботи станції: замкнутий контур контролю

Паяльна станція працює як інтелектуальна система зі зворотним зв'язком. Вона складається з блока управління та паяльника, в який вбудований датчик температури (термопара або терморезистор). Користувач задає потрібне значення, наприклад, 350°C для безсвинцевого припою. Блок управління постійно порівнює показання датчика з цією задачею. Якщо температура падає під час пайки, станція миттєво підвищує потужність, щоб компенсувати втрати. Якщо ж температура наближається до заданої, потужність знижується. Це забезпечує стабільність з відхиленнями не більше 5-10°C, а не 100-150°C, як у простого паяльника. Така точність є запорукою якісного з'єднання.

Безпека для компонентів і плат

Сучасні електронні компоненти, особливо мікросхеми та SMD-елементи, вкрай чутливі до перегріву. Перевищення температури може пошкодити кристал, порушити цілісність внутрішніх з'єднань або відшарувати доріжки на платі. Стабільна температура паяльної станції дозволяє працювати на межі, достатній для плавлення припою, але безпечній для компонента. Крім того, якщо ви плануєте купити паяльну станцію, зверніть увагу на наявність функції ESD-захисту (захисту від статичної електрики). У таких моделях корпус паяльника та його жало мають спеціальне покриття або підключення, що відводить статичний заряд, який може «вбити» чутливий мікрочіп лише від дотику.

Ергономіка, ресурс жала та додаткові функції

Переваги станції не обмежуються лише температурою. Блок управління часто оснащений корисними функціями:

Режим сну/standby: При простої паяльника більше заздалегідь встановленого часу (наприклад, 5 хвилин) станція автоматично знижує температуру до 150-200°C. Це економить електроенергію та значно продовжує термін служби жала, запобігаючи його інтенсивному окисленню.
Швидкий нагрів та відновлення: Сучасні станції з керамічними або імпульсними нагрівачами розігріваються до робочої температури за 15-30 секунд і миттєво компенсують втрати.
Підставка з губкою та очищувачем: Стандартна комплектація дозволяє легко та безпечно очищати жало під час роботи.

Можливості розширення: від пайки SMD до роботи з пластиком

Потужність паяльної станції полягає також у її модульності. Багато моделей дозволяють підключати не лише контактний паяльник, а й додаткові інструменти:

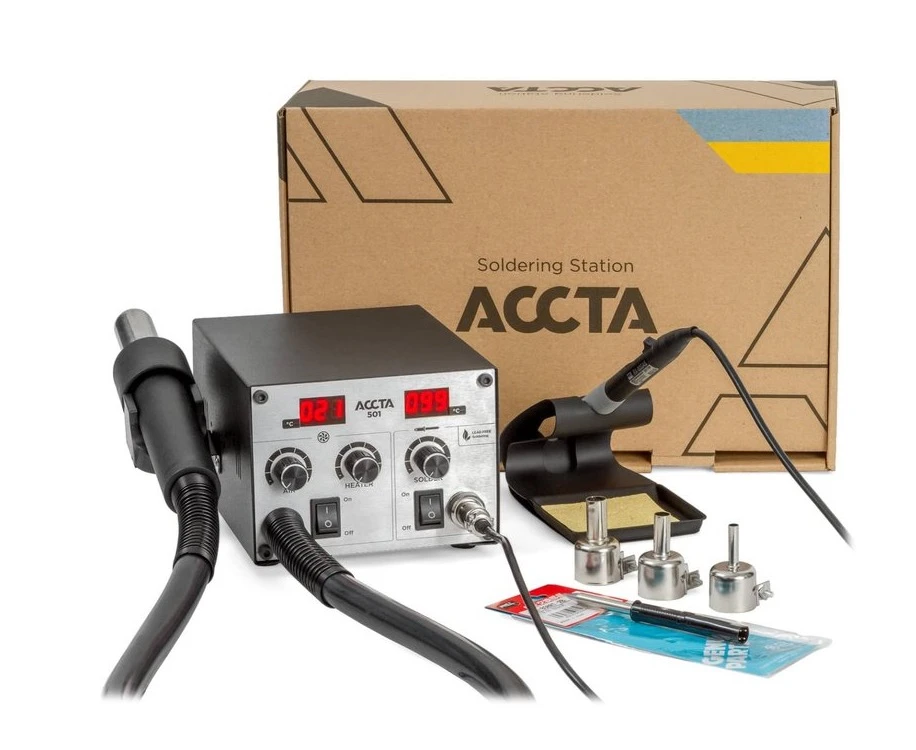

Термоповітряна паяльна станція (фен): Необхідний для демонтажу та монтажу мікросхем у корпусах BGA, QFP, а також для усадки термотрубок.
Джерело нижнього підігріву: Велика платформа для рівномірного прогріву плати знизу, що запобігає її деформації під час пайки великих компонентів.
Паяльні гостряка та ножі: Для спеціалізованих робіт.

Інвестиції в таку систему відкривають значно більше можливостей, ніж покупка окремих інструментів.

Економічний аспект та комплексний підхід до обладнання

На перший погляд, простий паяльник за 10-20$ здається вигіднішою покупкою, ніж станція за 80-150$. Однак ця вигода мінімальна та дуже короткострокова. Витрати на постійну заміну вигорілих паяльників, на непридатні через холодну пайку компоненти та на ремонт пошкоджених перегрівом плат швидко перекриють різницю в ціні. Крім того, якісна пайка заощаджує час і нерви. Це той же принцип, що й при виборі контрольно-вимірювальних приладів. Наприклад, мультиметр ціна якого надто низька, часто має велику похибку і не забезпечує належного захисту, що може призвести до його поломки та отримання неправильних даних. Інвестиція в надійний, точний інструмент завжди окупається у довгостроковій перспективі.

Паяльна станція — це не просто «паяльник з коробочкою». Це інженерний інструмент, який надає майстру повний контроль над процесом. Вона мінімізує людський фактор, перетворюючи пайку з мистецтва на точну, відтворювану технологію. Для будь-якого, хто серйозно ставиться до створення або ремонту електроніки, перехід на паяльну станцію є не варіантом, а обов'язковим етапом розвитку.
