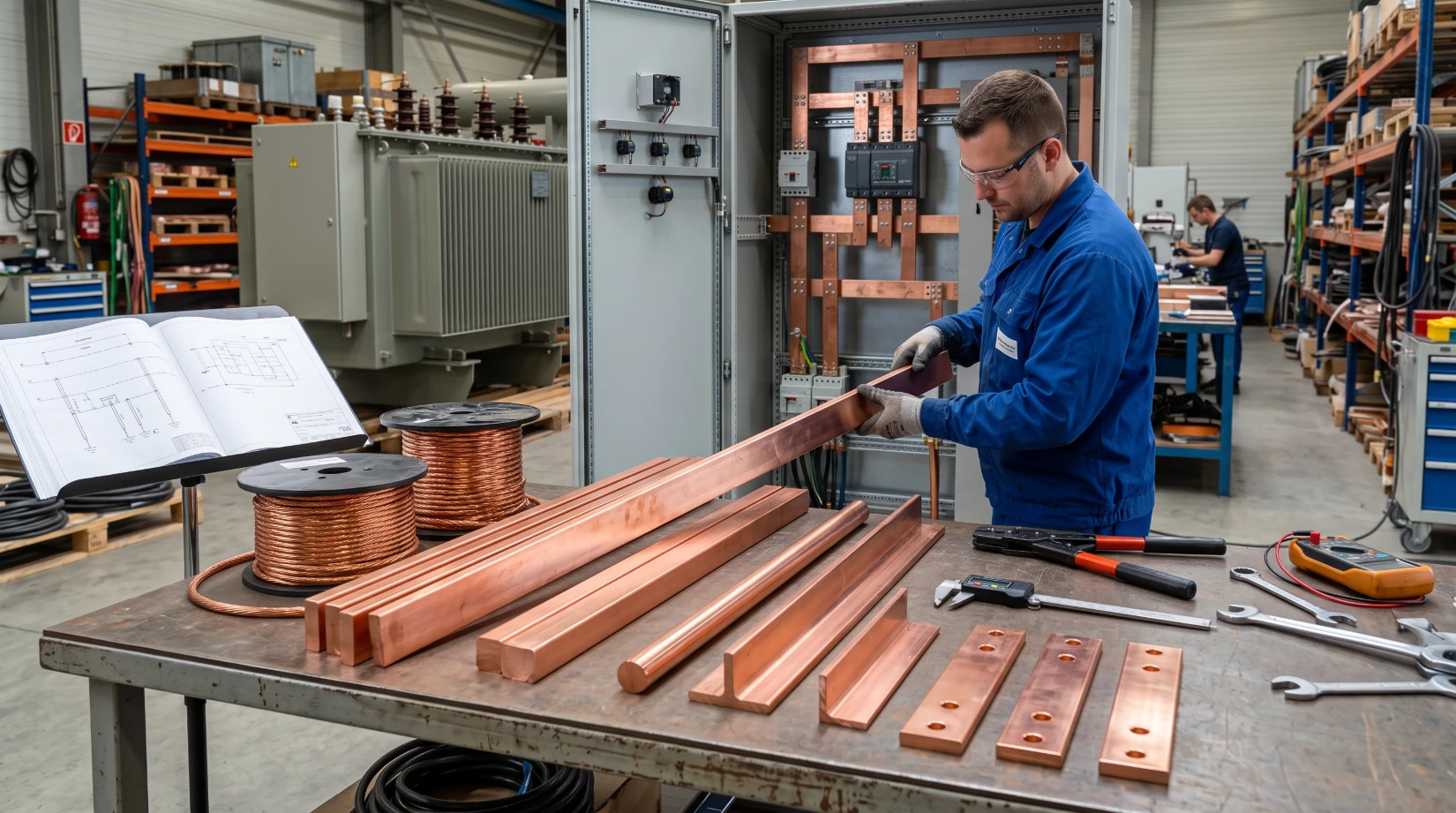

Електротехнічна мідна шина М1 та сортовий прокат: вибір матеріалу для щитового обладнання, трансформаторів та систем заземлення
Безперебійна та пожежобезпечна робота сучасних об'єктів енергетики, розподільчих трансформаторних підстанцій, промислових шаф ВРУ (ввідно-розподільчих пристроїв), зарядних станцій електромобілів та систем резервного живлення критично залежить від якості силових провідникових матеріалів. Електротехнічна мідь марки М1 (міжнародний аналог Cu-ETP / CW004A за європейським стандартом EN 13601) залишається абсолютним світовим еталоном галузі завдяки найвищій питомій електропровідності серед усіх доступних промислових металів.
Фізико-хімічні переваги та нормативи чистоти міді М1
Сплав марки М1 містить не менше 99.90% чистої міді. Суворий контроль домішок кисню (до 0.04%), заліза, вісмуту та свинцю забезпечує стабільність ключових фізичних характеристик:
1. Максимальна електропровідність за шкалою IACS: Питомий електричний опір міді М1 при температурі 20°C становить не більше 0.01724 Ом·мм²/м, що відповідає стандарту 100% IACS. Це мінімізує омічні втрати електроенергії та запобігає небезпечному перегріву контактних груп під піковими струмовими навантаженнями.
2. Рекордна теплопровідність (понад 390 Вт/(м·К)): Мідні шини ефективно розсіюють теплове навантаження всередині закритих електрошаф, знижуючи ймовірність хибного спрацьовування теплового розчіплювача автоматичних вимикачів.
3. Корозійна стійкість та надійність болтових з'єднань: Поверхня міді повільно окислюється з формуванням щільної захисної патини, а гальванічне лудіння контактних майданчиків виключає окислення у вологих приміщеннях.
ШМТ проти ШММ: як обрати стан твердості під інженерне завдання
У виробництві прямокутних електротехнічних шин використовують два основних стани матеріалу:
— Мідна шина ШМТ (тверда): Має підвищену механічну міцність і опір деформації (границя міцності 260–310 МПа). Вона зберігає бездоганну прямолінійність на довгих прольотах магістральних шинопроводів і здатна витримувати колосальні динамічні електродинамічні зусилля під час виникнення струмів короткого замикання (КЗ).
— Мідна шина ШММ (м'яка / відпалена): Вирізняється максимальною технологічною пластичністю (відносне подовження понад 35–40%). Її обирають для виготовлення складних просторових шинних компенсаторів, гнуття під прямим кутом без мікротріщин та підключення виводів силових сухих і масляних трансформаторів.
Таблиця розрахунку типорозмірів шини під тривалі струмові навантаження
Для підбору перерізу шини інженери керуються нормами ПУЕ: шина розміром 40х4 мм витримує тривалий струм до 600 А, розмір 50х5 мм розрахований на навантаження до 850 А, а масивні шини 100х10 мм тримають струми понад 2000–2300 А при відкритому монтажі в щитах.
Швидкісні поставки сертифікованої міді від КИЕВЦВЕТМЕТ
Для повної комплектації електромонтажних проектів, збірки ГРЩ та монтажу контурів блискавкозахисту необхідний прокат із підтвердженим заводським сертифікатом. Компанія «КИЕВЦВЕТМЕТ» (kcm.in.ua) постачає повний спектр сортового прокату: прямокутні шини товщиною від 2 до 20 мм, круглі прутки, електротехнічні труби та холоднокатані листи. Замовляючи сертифікований мідний прокат М1 у прямого постачальника з точною порізкою в розмір, замовники отримують гарантію пожежної безпеки та довговічності силових мереж.
